三、國內先進的烘干設備及工藝
采用先進的烘干設備及烘干工藝，預烘、烘干、保溫、準備的溫度及時間控制，能有效確保潮氣有效排出，絕緣漆合理凝固，成型，確保電機在潮濕及多粉塵環境下能長期保持高絕緣等級；

1.1 主要用途

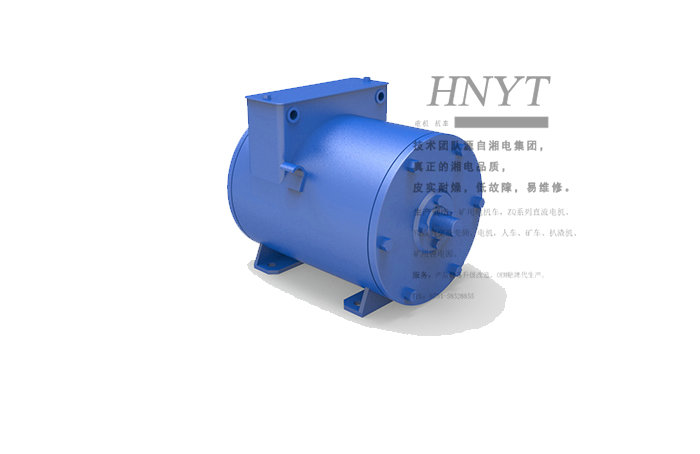

ZQ-7 礦用一般型直流牽引電動機適用于一般礦山井下環境條件，系供 CJ3、CJ1.5 型直流架線式礦 用電機車作驅動電動機。

1.2  適用范圍

   電機應能在下列環境條件下正常運行：

a） 海拔不超過2000m；

b） 遮蔭處空氣更高溫度不超過40℃，更低溫度不低于-25℃；

c） 朂濕月的月平均更大相對濕度不大于90%（同月的月平均更低溫度不高于25℃）；

d） 工作場所不允許有甲烷或煤塵等爆炸性氣體混合物。

1.  電機采用全封閉自冷式結構。一端伸軸，軸伸為圓柱形，通過聯軸器經兩級齒輪傳動驅動機車車

軸。電機下部用四底腳固定，為全懸掛裝置。

2.  電機機座上方設有一個視察窗，通過視察窗便于檢查換向器和電刷的工作情況及更換電刷。視察

窗及前端蓋上接線盒內接線柱用于連接引入電纜。電機電氣間隙不小于 6mm，爬電距離不小于 8mm。

3  電機機座由鑄鋼 ZG25Ⅱ鑄成，兼作導磁體及安裝全部零、部件的骨架之用。

4.  電機采用四磁極及全刷桿結構；刷架為圓圈形的塑料壓制件，可在一定范圍內進行調整。每個刷

盒內裝有一塊帶尾電刷，刷握采用恒壓彈簧。

5.  換向器為傳統的拱形結構，由梯形銅牌加工成鴿尾狀的換向片組成，片間用 0.8mm 的云母板 5535

絕緣，鴿尾用錐形云母環絕緣，再用換向器套筒和壓圈藉緊固螺母壓緊。 3.7  轉軸用φ55 的 45 號優質碳素圓鋼車制而成。

6. 電機軸承用 3 號工業鋰基潤滑脂潤滑，且傳動端用 NU207 圓柱滾子軸承，換向器端用 207 深溝球

軸承。
