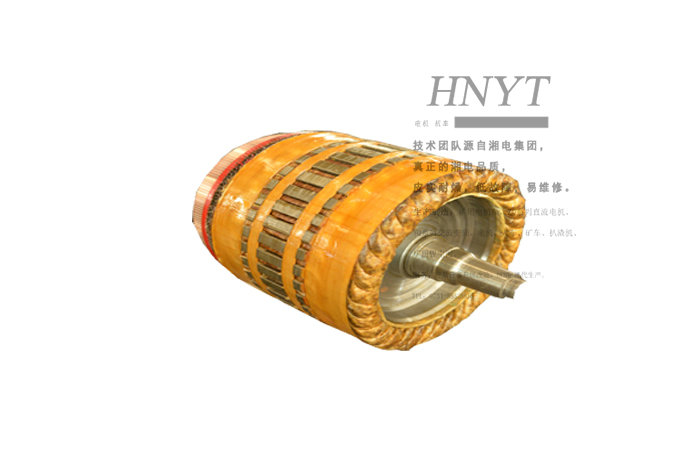

ZQ-21電樞
ZQ-21電樞
- 產品分類：電機車配件
- 產品標簽：變頻電機車 湖南蓄電池電機車 架線式電機車
- 瀏覽次數：已有3872位客戶關注
產品詳細介紹
ZQ-21電樞
ZQ-21電樞的變頻器常見問題及處理方法：
隨著變頻技術的提高，變頻器的應用范圍越來越廣泛。運行中出現的問題也越來越多。主要表現為:過電壓、過電流、高次諧波、振動與噪聲、發熱等。
一、過電壓產生的原因及處理方法
1、過電壓產生的原因
(1)分?jǐn)嘧儔浩鞒霈F(xiàn)的過電壓按照截流過電壓形成的理論，當斷開變壓器時，變壓器電感中的電流不能突變、其中存儲的磁場能量，在變壓器勵磁電感和對地電容間形成振蕩，從而出現過電壓。
(2)變壓器帶負載合閘產生的過電壓在實際試驗中，合空載變壓器曾檢測到數倍于電源電壓的過電壓，其物理原理為:空載變壓器仍可等值于一個勵磁電感與變壓器本身的等效電容的并聯，如果變壓器的中性點不接地，開關又是非周期合閘(一相或兩相先合)，由于饋線電容、變壓器對地電容、縱向電容與變壓器電感產生振蕩，結果產生較高的過電壓，特別是變壓器中性點過電壓較高。雖然變壓器基本上都是帶負載合閘，但是變壓器帶上負載后合閘也會產生過電壓，只是相對空載時要小些。在真實負載中有比較大的電容，由于電容的儲能不會突然增加，再加上輸送電纜在傳輸高頻率的振蕩電壓時有分布對地電容，這些電容對過電壓有吸收作用。這兩者的共同作用使變壓器在合閘過程中的過電壓受到抑制，但是有時候其數值仍然很高，甚至有可能高出元件的耐壓值，這是很危險的。
(3)整流元件的換向過電壓整流元件在換向時，由于很高，所以轉向過電壓也很高。這不僅會損壞元件，而且還會產生電磁干擾。
2、過電壓的處理方法
(1)對于變頻器移相變壓器的分?jǐn)噙^電壓，采用阻容吸收網絡和氧化鋅避雷器組成過電壓吸收回路，取得較好效果。
(2)對于變壓器帶負載合閘產生的過電壓，可以選用周期性能好的開關(開關長期操作后會出現不同期)；采用良好的阻容吸收回路或者有源抑制器技術方案;采用帶靜電屏蔽措施的變壓器，也可以有效地抑制合閘過電壓。但是大功率變壓器在制作靜電屏蔽層的難度將是相當大的。
(3)對整流元件換向產生的過電壓，注意點是:整流元件的反向耐壓值要足夠，其次就是吸收回路和續流回路必須措施得當。否則整流器件就有可能被過電壓擊穿。
(4)由于變頻器工作時的過電壓基本上是變壓器分閘合閘時產生，因此應該從變壓器開始想辦法抑制變頻器的過電壓。
ZQ-21電樞的變頻器常見問題及處理方法：
隨著變頻技術的提高，變頻器的應用范圍越來越廣泛。運行中出現的問題也越來越多。主要表現為:過電壓、過電流、高次諧波、振動與噪聲、發熱等。
一、過電壓產生的原因及處理方法
1、過電壓產生的原因
(1)分?jǐn)嘧儔浩鞒霈F(xiàn)的過電壓按照截流過電壓形成的理論，當斷開變壓器時，變壓器電感中的電流不能突變、其中存儲的磁場能量，在變壓器勵磁電感和對地電容間形成振蕩，從而出現過電壓。
(2)變壓器帶負載合閘產生的過電壓在實際試驗中，合空載變壓器曾檢測到數倍于電源電壓的過電壓，其物理原理為:空載變壓器仍可等值于一個勵磁電感與變壓器本身的等效電容的并聯，如果變壓器的中性點不接地，開關又是非周期合閘(一相或兩相先合)，由于饋線電容、變壓器對地電容、縱向電容與變壓器電感產生振蕩，結果產生較高的過電壓，特別是變壓器中性點過電壓較高。雖然變壓器基本上都是帶負載合閘，但是變壓器帶上負載后合閘也會產生過電壓，只是相對空載時要小些。在真實負載中有比較大的電容，由于電容的儲能不會突然增加，再加上輸送電纜在傳輸高頻率的振蕩電壓時有分布對地電容，這些電容對過電壓有吸收作用。這兩者的共同作用使變壓器在合閘過程中的過電壓受到抑制，但是有時候其數值仍然很高，甚至有可能高出元件的耐壓值，這是很危險的。
(3)整流元件的換向過電壓整流元件在換向時，由于很高，所以轉向過電壓也很高。這不僅會損壞元件，而且還會產生電磁干擾。
2、過電壓的處理方法
(1)對于變頻器移相變壓器的分?jǐn)噙^電壓，采用阻容吸收網絡和氧化鋅避雷器組成過電壓吸收回路，取得較好效果。
(2)對于變壓器帶負載合閘產生的過電壓，可以選用周期性能好的開關(開關長期操作后會出現不同期)；采用良好的阻容吸收回路或者有源抑制器技術方案;采用帶靜電屏蔽措施的變壓器，也可以有效地抑制合閘過電壓。但是大功率變壓器在制作靜電屏蔽層的難度將是相當大的。
(3)對整流元件換向產生的過電壓，注意點是:整流元件的反向耐壓值要足夠，其次就是吸收回路和續流回路必須措施得當。否則整流器件就有可能被過電壓擊穿。
(4)由于變頻器工作時的過電壓基本上是變壓器分閘合閘時產生，因此應該從變壓器開始想辦法抑制變頻器的過電壓。
